juntas de expansión
elastoméricas

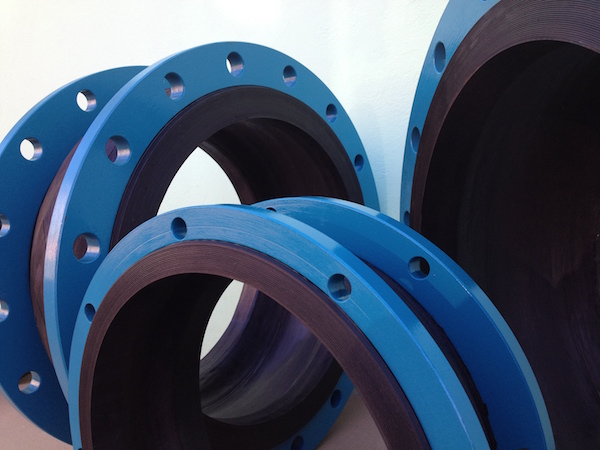

Una junta de expansión de este tipo es un conector flexible, fabricado con elastómeros naturales o sintéticos, reforzados con lona de poliéster y anillos de acero.
Su diseño y material dependerá del servicio al que será sometido la junta, como lo es las condiciones de operación y el fluido a conducir. Añadido a las características del diseño y propiedades del material, puede disponer de una gran variedad de accesorios, con el fin de adecuarse a la situación específica presentada.
Contáctanos
Un solo arco con bridas integradas
Su construcción es de lona y hule, reforzada con anillos de metal o alambre. Diseñada con un arco simple o de radio mayor, que aumenta su capacidad de movimiento y auto limpieza.
Las bridas de cara completa son integrales con el cuerpo de la junta. La brida de hule es de suficiente espesor para sellar eficientemente contra la brida compañera sin usar empaques.
Arco múltiple con bridas integradas
Similar a la de un solo arco. Se aumenta su capacidad de absorción proporcionalmente al número de arcos que la formen. Para mantener la estabilidad horizontal no se recomiendan más de 4 arcos.
Reducción concéntrica
Las juntas reducción se usan para unir tuberías de diferentes diámetros sin pérdida del centro del eje axial. Se pueden fabricar con arco o sin él.
Reducción excéntrica
Las juntas reducción se usan para unir tuberías de diferentes diámetros con pérdida del centro del eje axial. Se pueden fabricar con arco o sin él.
Junta de 1 arco con brida de diferentes dimensiones
Su construcción similar a la junta de un solo arco tiene la diferencia de que sus bridas son de diferente dimensión adecuándose a las conexiones del sistema de tubería para la que es solicitada.
Junta con brida giratoria
Junta de expansión construida con bridas giratorias en los extremos, su construcción especial lleva anillos de acero para reforzar en el contacto con la brida.
Camisa interior
Este accesorio es una manga que se extiende a través del interior de la junta de expansión, con una terminación van stone o cara de brida completa, puede ser de hule duro, metal o teflón. Reduce el desgaste por fricción de la junta, suaviza el flujo reduciendo la turbulencia; no se recomienda para fluidos de alta viscosidad.
Juntas con arco rellenado
Se puede rellenar el arco con hule suave, proporcionando un conducto liso, solo se recomienda cuando sea necesario pues su capacidad de absorción de movimientos decrece en un 50%.
Junta con tubo interior adecuado al servicio
El tubo interior se puede fabricar del material más adecuado de acuerdo al fluido que va a manejar la junta.
Junta tipo "u" con o sin bridas
Las Juntas tipo "U" se recomiendan para vacío total o una presión máxima de 25 PSIG, suelen usarse entre la turbina y el condensador.
Juntas con corrugación tipo esfera
Esta Junta tiene un arco de radio grande lo que le da más capacidad de absorción de movimientos que las tradicionales, el diseño del arco es auto limpiante elimina la necesidad de un relleno en el arco.
Juntas con extremo tipo manga
Los extremos tipo manga tiene un diámetro interior igual al exterior de la tubería donde se coloca la junta y se fija con abrazaderas, se recomienda solo para presión y vacío medios por la dificultad de obtener hermeticidad con las abrazaderas.
Junta rectangular
Esta junta se acopla a bridas de forma rectangular, su comportamiento es similar a las de forma circular.
asistencia
técnica
Para mayor información o requerimientos especiales contacta con nuestro equipo de soporte técnico. De igual forma en caso de desconocer alguno de los datos o las características que requiere, nosotros con gusto lo asesoraremos.
